Intec ColorCut SC5000
Stapel-/Zuführungskapazität von 900 Blatt
Gemischte Aufträge stapeln und produzieren
Automatisches Vakuumband für kontinuierliche Bogenzuführung
Doppelter Werkzeugschlitten für Schneiden und Rillen
Automatische QR-Code-Auftragserkennung
LCD-Steuermodul für einfache Handhabung
z.B. Wechsel zwischen Schneide- und Rillwerkzeug
oder Geschwindigkeit und Anpressdruck
Einzigartig in seiner Klasse!

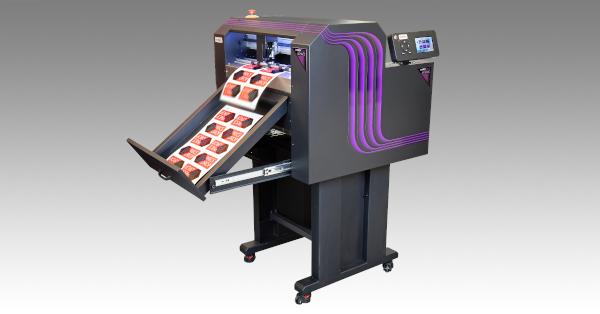

Der ColorCut SC5000 Automatischer Bogenschneider kombiniert Flachbett- und Bogenzuführungstechnologien und ist perfekt für digitales Stanzen und Rillen von leichten Verpackungen, POS-Materialien sowie für die Produktion von Vinyletiketten geeignet.
Dieser digitale und mobile Bogenschneider richtet sich an Printshops, Druckagenturen und Druckerein, die ein kostengünstiges Gerät mit hoher Kapazität für die komplette unbeaufsichtigte Schneideproduktion suchen.
| Mit dem ColorCut SC5000 produzieren Sie "On-Demand" – ohne das Ihnen Stanz- oder Rüstkosten entstehen. |
|

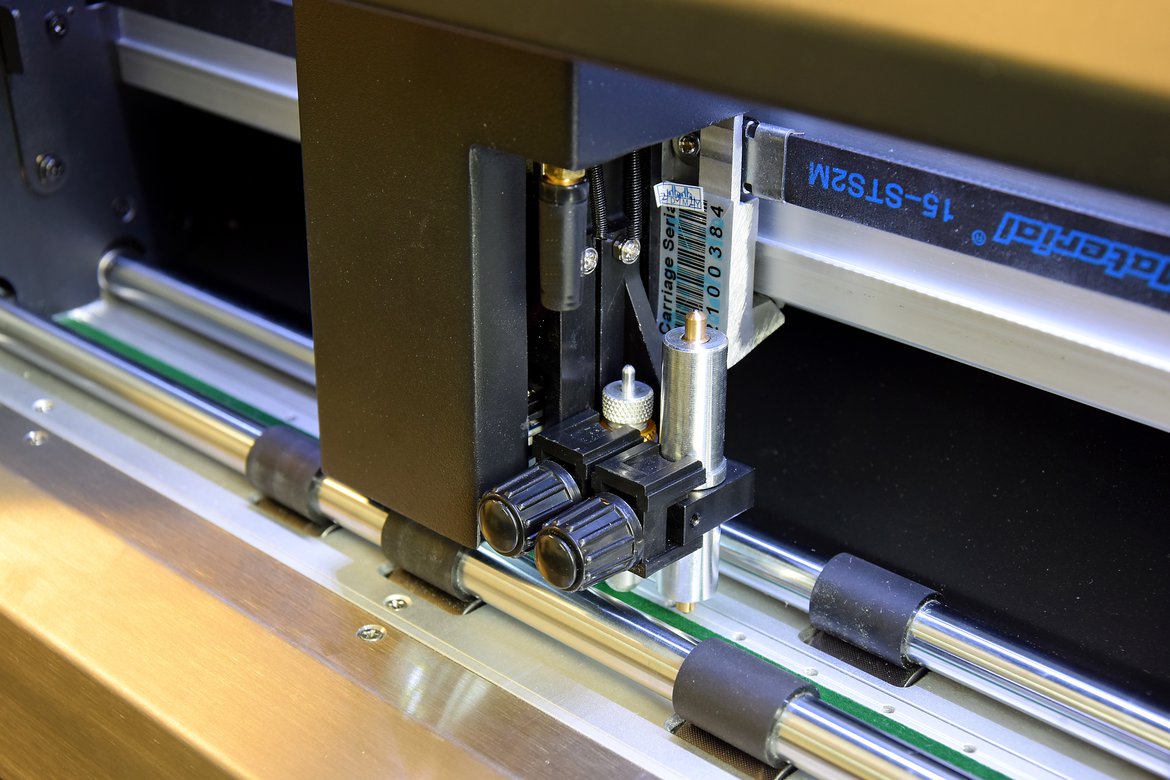

Der SC5000 verfügt über einen "Dual-Tool"-Schneidekopf mit zwei unabhängigen Werkzeugen – zum Schneiden und zum Rillen. Das Rillwerkzeug kann bei Bedarf durch ein zusätzliches Schneidemesser ersetzt werden, dadurch können Sie "Stanzen" und die Kiss-Cut-Funktion in einem Arbeitsablaugf verwenden – außerdem gibt es zusätzlich die Funktion zum Schneiden und perforieren. |
Besonderheiten:
- 100 %iger digitaler Bogenschneider – keine physischen Stanzformen
- Bogenverarbeitung von DIN 4, DIN A3, SRA3 und A3+
- Automatischer Einzug stapelt bis zu 900 Blatt
- Vakkumband für automatische und präzise Bogenzuführung
- Die-Cut und Kiss-Cut bis zu 350 g/m2
- Doppelter Werkzeugschlitten für Schneiden und Rillen
- CCD-Kamera für sofortige QR-Code-Auftragserkennung
- Datenübertragung mittels 2,4 GHz Wi-Fi-Hotspot
für eine hohe Reichweite in großen und weiten Räumen
- Datenübertragung mittels 2,4 GHz Wi-Fi-Hotspot
- Max. Schnittgeschwindigkeit 960 mm/s | Max. Anpressdruck 750 g
- Inklusive umfangreichem Zubehörpaket, wie z. B. mit 6 verschiedene Schneidklingen
- Kompakte Standfläche von 1 m2 – voll mobiles Gerät

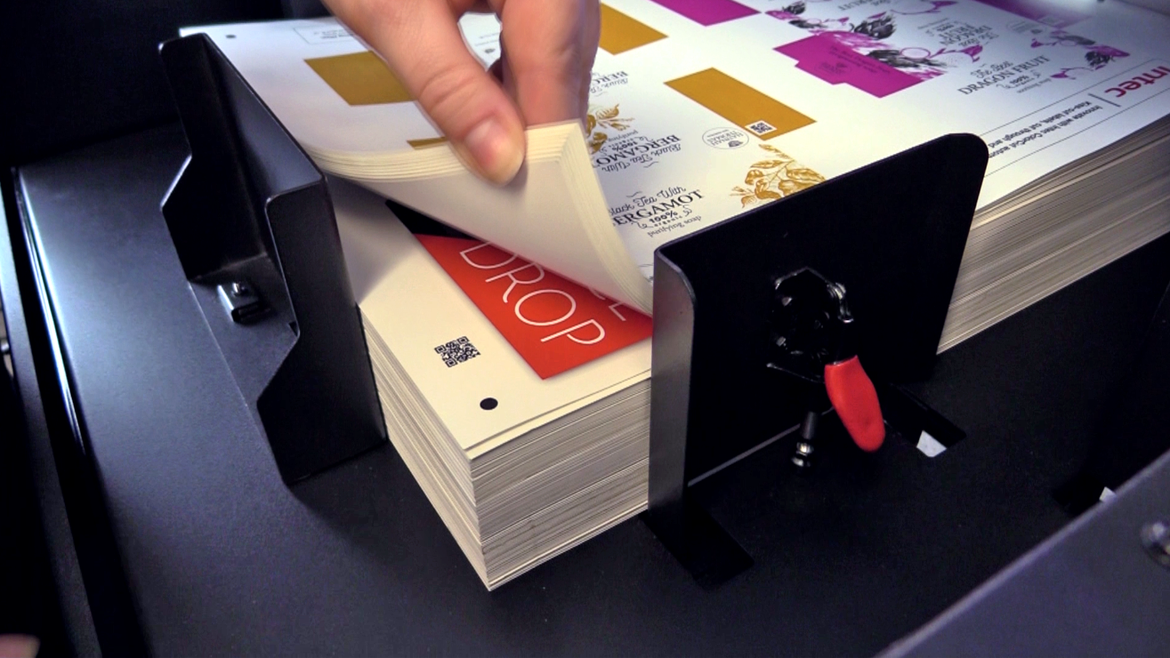

Aufträge im Stapel
|
Der SC5000 bietet eine beispiellose Produktionskapazität zum Schneiden gemischter Aufträge und ruft nahtlos die zugehörigen Schnittdateien für eine unbegrenzte Anzahl verschiedener Aufträge im Stapel ab. Dies geschieht sofort und ohne Verzögerung und ermöglicht einen nahtlosen und ununterbrochenen Ablauf. |
Automatischer Abruf der Schneidedatei
Mit der ColorCut Pro Software wird, beim Erstellen von Jobs, jedem Design ein QR-Code* automatisch zugewiesen (editierbar) und speichert die Schneidedatei dabei automatisch in der ColorCut Pro-Jobbibliothek ab. QR-Code-Aufträge können zu einem späteren Zeitpunkt von jedem Bediener geschnitten werden – ohne nach der Schnittdatei zu suchen oder benötigten speziellen Anwenderkenntnissen.
*QR-Codes werden mit dem mitgelieferten ColorCut Pro Software-Plugin generiert, installiert in Adobe® Illustrator® und/oder CorelDRAW®
Punktgenau
Beim Aufbringen des QR-Codes in der Druckvorlagenphase fügt ColorCut Pro außerdem eine Reihe von Markierungen in den Ecken des Bogens hinzu. Dabei handelt es sich um ein Vier-Punkt-SmartMark-Registrierungssystem, das es dem Cutter ermöglicht, eine hervorragende Genauigkeit bei den Schnittlinien zu gewährleisten und auch eine eventuelle Dehnung oder Schräglage des Drucks zu kompensieren.
Kompakt und voll beweglich
|
Der freistehende und mobile SC5000 wurde mit Hinsicht auf die Platzersparnis entwickelt und verfügt über ein einziehbares Medienauffangfach, das bei Nichtgebrauch eingeschoben werden kann, so dass er mit einer Stellfläche von weniger als 1 m² problemlos in jeder Druckerei untergebracht werden kann.

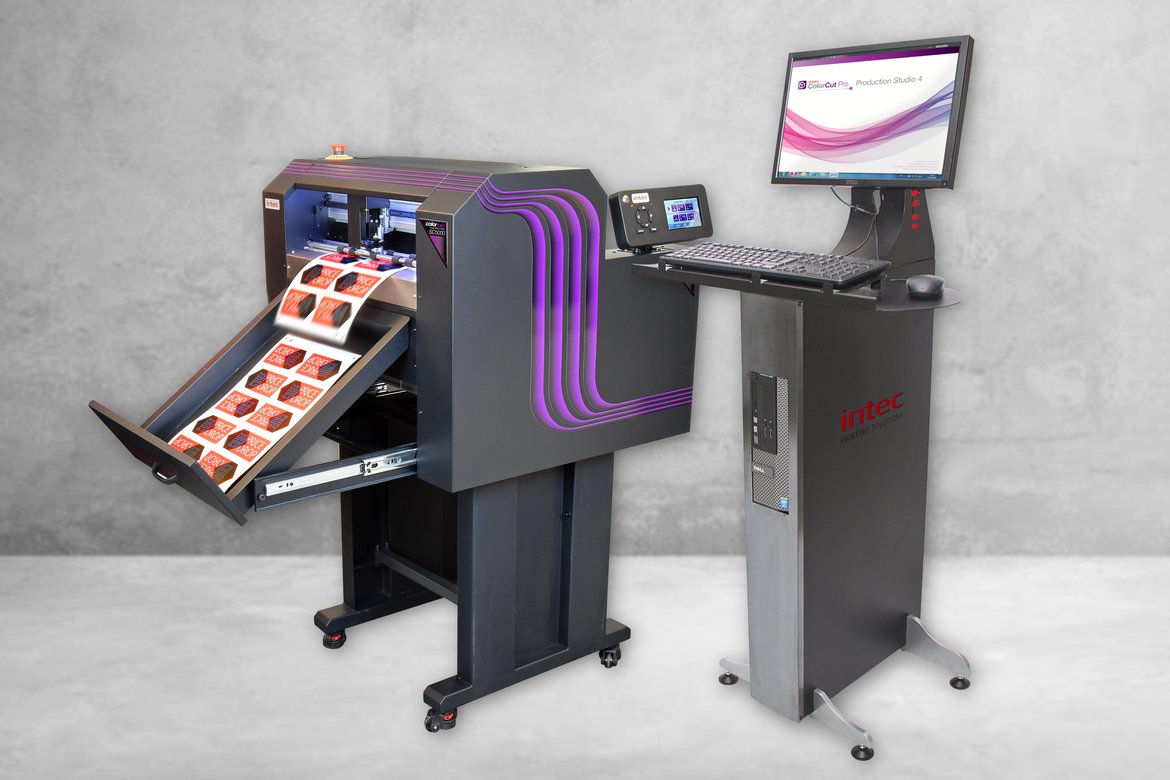

Die optionale ColorCut Pro Server-Station vereinfacht zudem die Produktivität. |
|
|
Medienhandhabung |
||||
|---|---|---|---|---|
|
Standard-Medienformate |
A4 (210 x 297mm), A3 (297 × 420mm), SRA3 (320 × 450mm), A3+ (320 × 480mm) |
|||
|
Etikettenmedien in Sondergröße |
Medienbreite (min-max): 180mm x 340mm |
Medienlänge (min-max): 279mm x 520mm) |
||
|
Medienstärke |
0.14mm (140 micron) - 0.35mm (350 micron) |
|||
|
Automatische Blattkapazität |
85 mm Ablagehöhe oder 15 kg (bis zu 900 Blatt bei automatischer Zuführung, |
|||
|
Ausrichtung der Medien |
Selbstzentrierende Führungen - abschließbar |
|||
|
Schneidkontrolle |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Montierbare Werkzeuge |
Klingenhalter – zur Aufnahme von Schneidklingen; 30°, 45° oder 60° für eine Reihe von Medientypen |Rillwerkzeug – mit zwei Enden (breit und schmal), geeignet für Karten mit einer Stärke von ≤350 Mikron | Kalibrierungsstift – Stift, Plotterstift für die automatische Kalibrierung. Kann in jeder montierbaren Position |
|||||||||
|
Schneidemesser |
GELB – 1 mm 30° Hartmetallklinge |
|||||||||
| ROT – 1 mm 45° Hartmetallklinge für dünnen Karton bis zu 0,35mm und Klebeetiketten |
||||||||||
| BLAU – 1 mm 60° Hartmetallklinge für dicke Vinylmedien, scharf abgewinkelte Spitze sorgt für eine längere Schnittkante |
||||||||||
| ROT – 1,5 mm 45°-Industrieschneideblatt für kartonbasierte Projekte bis zu 350 Mikron |
||||||||||
|
Schneidsystem (Kraft) |
Konturenschneider, mit bis zu 7,60N (750gf) in 190 Schritten, |
|||||||||
|
Mechanische / Programmauflösung |
0.01254 mm / HPGL 0.025 mm |
|||||||||
|
Maximale Geschwindigkeit |
960 mm/s |
|||||||||
|
Software und Konnektivität |
||||
|---|---|---|---|---|
|
ColorCut Pro 3 - Plugin (PC) |
ColorCut Pro 3 Plug-in (alle Funktionen verfügbar). ColorCut Pro sendet in Adobe® Illustrator® oder CorelDRAW® entworfene Projekte direkt an den Intec ColorCut SC5000, ohne sie in ein anderes Format konvertieren zu müssen. Erfordert: PC - Adobe® Illustrator® CS1 - CS6, CC, CC2014 - CC2021, oder CorelDRAW® X4 - X8, 2017 - 2021 |
|||
|
ColorCut Pro 3 – Plugin (Mac) |
ColorCut Pro 3 Plugin für Mac aktiviert den ColorCut Pro Job Library Client. Mac-Benutzer fügen automatisch Schnittmarken zu Illustrator-Dateien hinzu und weisen Auftragsnummern und QR-Codes zu. Die Aufträge werden zum Schneiden an die entfernte ColorCut Pro Job Library auf einem PC gesendet. Benötigt: Illustrator CC2018- 2021 |
|||
|
ColorCut Pro 3 – Eigenständig |
ColorCut Pro - Die Job-Server-Version von ColorCut Pro ist nur für den PC geeignet und ermöglicht das Schneiden von Aufträgen, die mit dem ColorCut Pro-Plugin (siehe oben) erstellt wurden, ohne Adobe® Illustrator® oder CorelDRAW® zu benötigen und ohne die Originaldatei erneut öffnen zu müssen. |
|||
|
PC-Mindestanforderungen |
64-Bit. 2 GB RAM (4 GB empfohlen). Minimale Bildschirmauflösung: 960×830. Für die Live-Vorschau muss der PC Wi-Fi-fähig sein, um eine direkte Verbindung zur Vision3 CCD-Kamera herzustellen (USB Wi-Fi-Dongle im Lieferumfang enthalten). |
|||
|
Verbindungen |
USB (1 Verbindung zum PC ist erforderlich) |
|||
|
Auftragserkennung & Job-Management |
||||
|---|---|---|---|---|
|
Registrierungssystem |
Vision3 - Das hochauflösende CCD-Bildverarbeitungssystem liest die Passermarken auf dem Material und vergleicht die Position mit der digitalen Originaldatei. Automatische Anpassung der Schnittlinien zur Korrektur etwaiger Skalen- oder Schrägstellungsunterschiede |
|||
|
Genauigkeit der Schnittposition |
+/- 100 micron |
|||
|
Automatische Auftragserkennung |
Ja: Sofortiger Abruf von Schneidedateien, unterstützt durch QR-Code-Auftragserkennung in Verbindung mit ColorCut Pro 3 Software (im Lieferumfang enthalten) |
|||
|
gemixte Job -Erkennung |
Ja |
|||
|
Energiebedarf |
||||
|---|---|---|---|---|
|
Spannung |
AC 110-240v~, 50-60Hz, 180w |
|||
|
Stromversorgung |
180w, 6.8A (110-220v), 3.4A (200-240v) |
|||
|
Zulassungen |
Entspricht der CE- und RoHs-Richtlinie |
|||
|
Allgemeines |
||||
|---|---|---|---|---|
|
Gewicht (unverpackt) inkl. Ständer |
115 kg |
|||
|
Abmessungen B x T x H |
790 × 680 × 1270 mm |
|||
|
Maximal benötigte Fläche bei |
790x 1135 x 1270 mm |
|||
Intec ColorCut SC5000 empf. Hersteller-VK-Preis € 6.990,–
exkl. 20% USt ab Alphaset Wien
