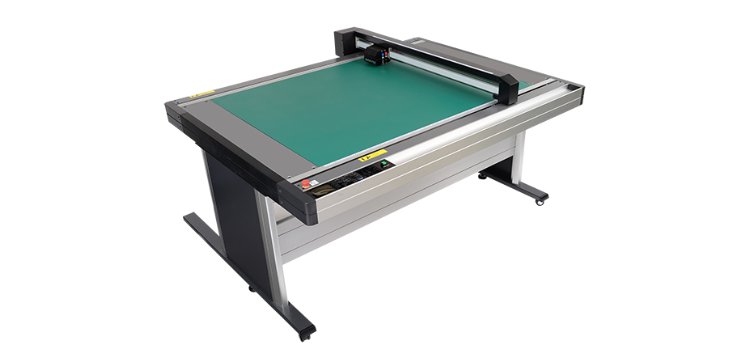

Graphtec FCX2000

Digitale Stanzmaschine von Graphtec im Großformat, ideal für individuelle Schnitte

Der Flachbett-Schneideplotter von Graphtec ist in drei Größen erhältlich und eignet sich hervorragend für industrielle Applikationen. Der hohe Schneidedruck von 1 kgf (9.8 N) macht ihn zum perfekten Arbeitsgerät - speziell auch für dickere Materialien. Dank seiner Vakuum-Medienfixierung ist ein Verrutschen ausgeschlossen, wodurch Sie äußerst akkurate Ergebnisse erzielen. Der FCX2000 eignet sich als Stanzmaschine, ferner können Sie mit seinem Rillwerkzeug individuelle Verpackungen, Aufsteller und Faltschachteln produzieren. Den möglichen Anwendungen sind dabei kaum Grenzen gesetzt: Von Karton über Gummi bis hin zu Kunststoff für Printed Curcuit Boards, der FCX2000 meistert nahezu jede Aufgabe. Der doppelte Werkzeughalter sorgt für die schnelle und komfortable Fertigstellung Ihrer Aufträge, da Sie sich den Werkzeugwechsel sparen. Der Hochleistungsplotter von Graphtec wird Sie faszinieren und begeistern!


Besonderheiten des Graphtec FCX2000

  • Erhältlich in drei Tischgrößen
  • Hoher Schneidedruck von 1 kgf (8.9 N)
  • Vakuum-Medienfixierung für akkurate Ergebnisse
  • Perfekt geeignet zum Stanzen, Rillen und Schneiden
  • Rillwerkzeug für die Produktion von individuellen Verpackungen
  • Tangentialschnittmodus
  • Barcodelesung
  • Passermarkenerkennung ARMS

Hoher Schneidedruck

Dank des hohen Schneidedrucks von 1kgf (8.9 N) verarbeiten Sie mühelos dickere Materialien, von Kartonagen über Gummi bis hin zu Kunststoff. Diese Vielfalt in der Anwendung macht den FCX2000 zum Hochleistungs-Schneideplotter.

Vakuum-Medienfixierung

Die Vakuum-Medienfixierung sorgt dafür, dass das Verrutschen dickerer und schwererer Materialien der Vergangenheit angehört. So erhalten Sie hoch akkurate Ergebnisse bei einem gleichzeitig effizienten Workflow.
*Hinweis: Die Vakuumpumpe ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Tangentialschnittmodus

Durch Anheben und automatisiertes Ausrichten der Klinge für die nächste Schneideoperation entstehen saubere Ecken, selbst bei dickeren Materialien.

Integrierte Barcodelesung

Durch Einlesen des Original-Barcodes von Graphtec werden die verknüpften Konturschnitt-Daten automatisch vom Rechner oder USB-Flash-Speicher erkannt. Die gespeicherte Schneidedatei wird selbständig aufgerufen, ohne, dass Sie diese nochmals von der Grafiksoftware senden müssen. So arbeiten Sie effizient und können ihre Zeit anderen Dingen widmen.

Konturschneiden mit Passermarkenerkennung ARMS

Plotten Sie Materialien konturgenau mit der integrierte Passermarken-Erkennung. Auch bei Transfers auf Flock und Flex liest das optische System die Registrationsmarken problemlos ein. Für längere Konturschneide-Jobs können Sie zusätzliche Passermarken einlesen und so die Präzision erhöhen.





Modell

FCX2000-60VC

FCX2000-120VC

FCX2000-180VC

Bauart & Antriebssystem

Digitaler Servomotor

Schneidefläche max.

610 mm x 920 mm

1200 mm x 920 mm

1800 mm x 920 mm

Anzahl der Werkzeuge 2

Schneidekraft max.

Werkzeug 1: 4,9 N (40 Schritte)
Werkzeug 2: 9,8 N (40 Schritte)

Schneidegeschwindigkeit max.

10 bis 40 mm/sek in 16 Schritten (in alle Richtungen)

Ansteuerbare Auflösung

GP-GL Mode: 0,1/0,05/0,025/0,01 mm
HP-GL Emulations-Modus: 0,025 mm

Mechanische Auflösung

0,0025 mm

Schnittstellen

RS-232, USB 2.0; Ethernet (10BASE-T/TX)

Kommandosprachen

GP-GL, HP-GL Emulation

Speicher

2 MB

Wiederholgenauigkeit max.

0,1 mm

Kommandosprache

CP-GL, HP-GL TM Emulation (Automat. Erkennung oder manuell)

Spannungsversorgung

100 bis 240 V AC (Auto switch), 50 / 60 Hz

Leistungsaufnahme max.

140 VA

Betriebsbedingungen

+ 10° C bis + 35⁰ C, Luftfeuchtigkeit 35% – 75 % rel. (nicht kondensierend)

Betriebsbedingungen für
garantierte Genauigkeit

+ 16° C bis + 32 ⁰ C, Luftfeuchtigkeit 35% – 75 % rel. (nicht kondensierend)

Kompatibilität Windows 10 / 8.1 / 8 / 7, Mac OS X 10.7 to 10.11 / macOS 10.12 (Sierra) bis 10.14 (Mojave)

Gewicht

ca. 76 kg

ca. 99 kg

ca. 116 kg

Abmessungen ca. (B x T x H)

1344 x 1409 x 930 mm

1934 x 1409 x 930 mm

2534 x 1409 x 930 mm

Vakuum-Pumpe INW21 (Artnr. GRINW21)

Graphtec FCX2000-60, empf. VK-Preis € 12.500,-
Graphtec FCX2000-120, empf. VK-Preis € 15.900,-
Graphtec FCX2000-180, empf. VK-Preis € 19.900,-

exkl. 20% USt. ab Alphaset Wien

Anfrage für Ihr persönliches Bestpreisangebot

*
*
*
*
*
    * Pflichtfeld
