Graphtec 8600

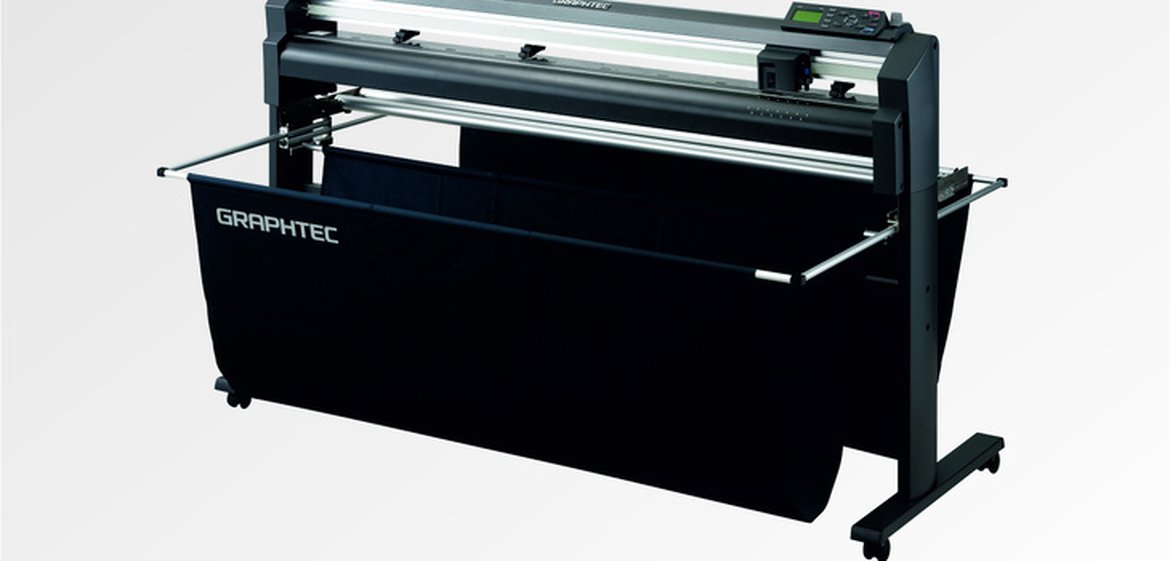

Graphtec FC8600 - Der Rollenplotter mit der höchsten Präzision

Der FC 8600 von Graphtec ist der ideale Schneideplotter, wenn Sie bei Leistung, Funktionalität und Zuverlässigkeit keine Kompromisse eingehen wollen. Mit 0,6 kg Schneidedruck, 1,48m/Sekunde Geschwindigkeit und bis zu 15 Meter genauer Medientransport erfüllt der FC8600 alle Ansprüche, die Sie an einen Hochleistungs-Plotter stellen.

Besonderheiten des Graphtec FC8600

  • Höchste Schneidequalität mit Tangentialschnitt-Funktion
  • Robuste Konstruktion und perfekte Verarbeitung
  • Ideal zum Konturschneiden, Stanzen, Perforieren
  • Inklusive Netzwerkanschluß
  • Erhältlich in den Schneidebreiten 60cm, 75cm, 100cm, 130cm, 160cm

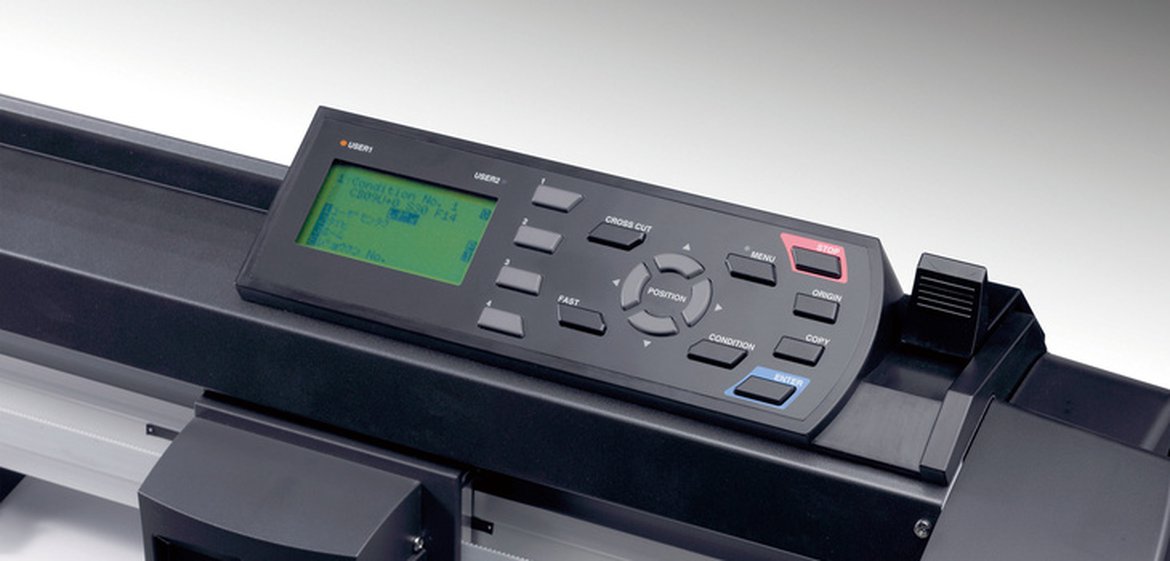

Anwenderfreundlich

Besonderer Augenmerk wurde auf  Bediener-Freundlichkeit in der täglichen Arbeitspraxis gelegt. Auf dem großen, beleuchteten Bedienpanel navigieren Sie rasch durch die Menüstruktur. Die Symbol-Darstellung der Plotter-Einstellungen erleichtert die intuitive Bedienung. Ideal ist auch die Möglichkeit, für zwei Benutzer jeweils 8 verschiedene Plott-Parameter abzuspeichern. Der tatsächliche Benutzername scheint am Display auf, und man arbeitet in der selbst definierten Arbeitsumgebung.

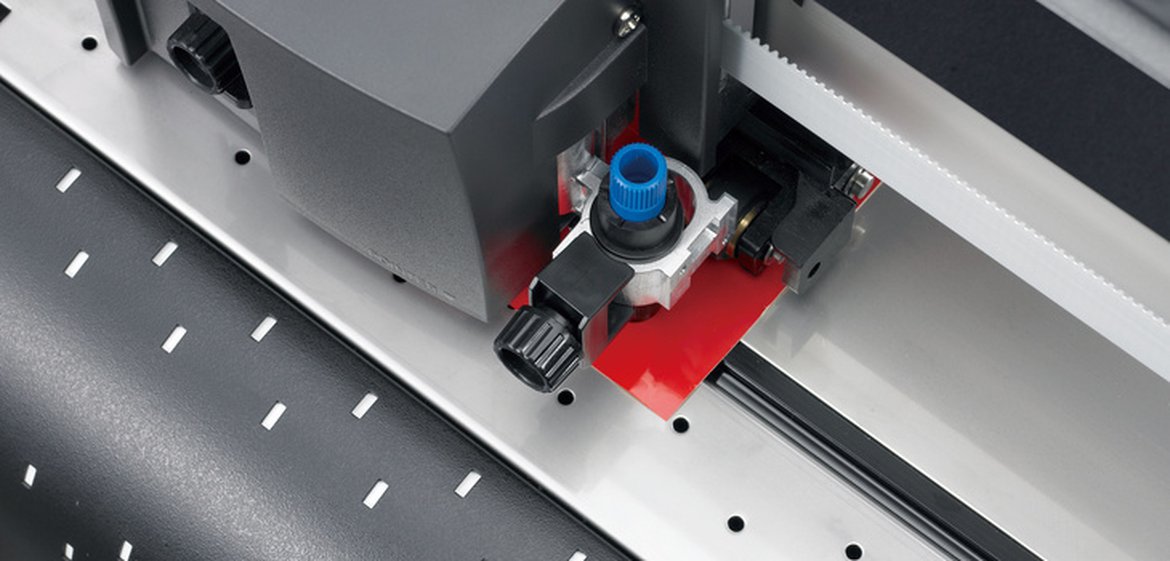

Höchste Schneidequalität

Mit dem Tangential-Modus übertrifft der FC8600 bisherige Tangential-Plotter in Geschwindigkeit und Qualität. Der integrierte Sensor erkennt, wenn die Messerspitze das Medium berührt und richtet die Messerrotation für den folgenden Schnitt aus - und das innerhalb einer Millisekunde.

Über den Sensor wird auch die präzise und sanfte Landung des Werkzeugs auf dem Material gesteuert. Diese innovative Funktion schont das Werkzeug und verbessert die Schneidequalität. Auch kleinste Schriften sind so gut zu plotten.

Höchste Produktivität

Nicht nur die Schneidegeschwindigkeit von 1,48m/Sekunde ist überzeugend. Zahlreiche Funktionen erhöhen zusätzlich die Produktivität. So können Sie Rollen- und Bogenware von vorne oder rückwärts zuführen. Mit der Medienausrichtungs-Hilfe richten Sie Folien rasch und präzise ein. Vor allem beim häufigen Materialwechsel eine bequeme Funktion. Nach dem Plott-Job wird die Folie automatisch abgeschnitten und fällt in den Auffangkorb. Verwenden Sie den FC8000 mit mehreren PCs, können Sie den Plotter mit einer Netzwerkkarte nachrüsten und über das Netzwerk ansteuern.

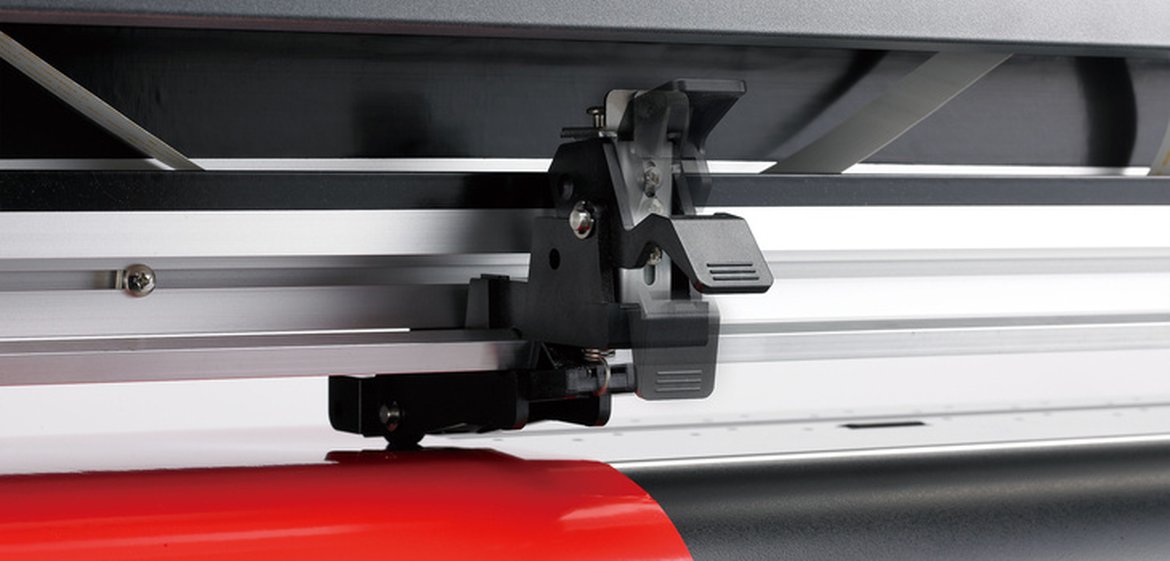

Zuverlässigkeit beim Folientransport

Die Hochpräzisions-Transportwalzen sorgen für einen sicheren Medientransport. Zur Erhöhung der Trackinggenauigkeit kann der Anpressdruck der Transportrollen zusätzlich variiert werden. Für Spezialanwendungen kann der FC8000 mit zusätzlichen Andruckrollen nachgerüstet werden.

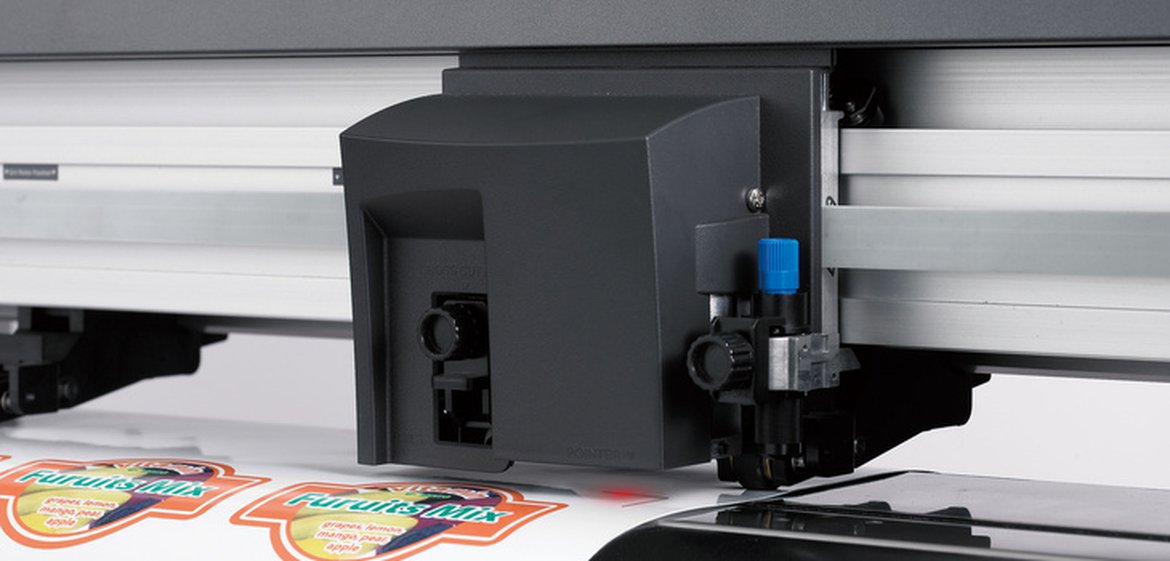

Präzises Konturschneiden

Das Konturschneiden von Ausdrucken wird mit dem Graphtec FC8600 rasch und zuverlässig erledigt. Bereits die erste Passermarke wird automatisch gefunden, kein manuelles Positionieren ist notwendig. Für lange Print&Cut-Jobs können Sie zusätzliche Passermarken setzen und die Genauigkeit über die gesamte Drucklänge erhöhen. Mehrfachkopien werden ebenfalls automatisch in der richtigen Reihenfolge eingelesen und geplottet. Durch die automatische Sensor-Justierung können auch Passermarken auf färbigen Medien eingelesen werden.

Perforieren, Stanzen, Zeichnen

Durch die Stanzfunktion erstellen Sie fertige Aufkleber in jeder beliebigen Form, der fertige Sticker kann einfach herausgedrückt werden. Mit dem optionalen Perforationswerkzeug erstellen Sie Papierpausen für die Fassadenbeschriftung. Zusätzlich zum Plottmesser können Sie gleichzeitig einen Zeichenstift für Strichzeichnungen montieren. Der Plotter wählt automatisch je nach Job das richtige Werkzeug.

Graphtec-Qualität

Graphtec ist der führende Schneideplotter-Hersteller weltweit. Seit über 20 Jahren sind Anwender von der guten Qualität, Zuverlässigkeit und Innovationskraft der Graphtec-Schneideplotter begeistert. Profitieren Sie von diesem Know-How und der Qualität Made in Japan.

Im Lieferumfang enthalten:

Standfuß, Cutting Master Plug-In-Software für PC und Mac (für Corel Draw© und Illustrator©), Plotter-Controller–Software, Datenkabel, Plott-Messer, doppelter Auffangkorb.

Modell

FC 8000-60

FC 8000-75

FC 8000-100

FC 8000- 130

FC 8000-160

CPU

32-Bit

Konfiguration

MicroGritRoll Schneideplotter mit digitalem Servoantrieb

Schneidebreite maximal

610mm

762mm

1067mm

1372mm

1626mm

Abschneidebreite max.

734mm

886mm

1191mm

1496mm

1750mm

Medienbreite maximal

770mm

920mm

1224mm

1529mm

1850mm

Medienbreite minimal

50mm

Geschwindigkeit max.

1.485mm/sec. (axial bei 45 Grad Neigung)

Beschleunigung max.

39,2m/s2 (4.0 G)

Schneidedruck

20 - 600g, wählbar in 48 Stufen

Buchstabengröße min.

ca. 3mm (z.B. Helvetica alphanumerisch abhängig von Material und Schrift)

Mechanische Auflösung

0,005 mm

Programmierb. Auflösung

GP-GL : 0,01mm HP-GL Emulation: 0,025mm

Wiederhol-
genauigkeit

maximal 0,1mm auf 2m

Messertyp

Messerstahl: Superstahl 0,9mm und 1,5mm; Saphier 1,5mm

Perforier-
werkzeug

PPA33.-TP 12 (1,2mm Nadeldurchmesser)

Folientyp

selbstklebende Vinylfolie, fluoreszierende Folie, Sandstrahlfolie,
reflektierende Folie, Flock- u. Flex-Folie, etc.

Papier für Perforieren

Normalpapier 0,06 - 0,13mm Dicke

Daten-
übertragung

RS-232-C seriell, USB 2.0, optional Ethernet (10/100)

Speicher

2 MB

Kommando-
sprache

GP GL / HP GLTM

Display

LCD mit Hintergrundbeleuchtung

Spannungs-
versorgung

100-240 V AC, 60 Hz; automatische Einstellung

Leistungs-
aufnahme

160 VA max.

Betriebs-
bedingungen

10 - 35°C, 35 - 75% relative Luftfeuchte (nicht kondensierend)

Bedingung f. Genauigkeit

16 - 32°C, 35 - 70% relative Luftfeuchte (nicht kondensierend)

Abmessungen (mm)

1128x715x1219

1278x715x1219

1578x715x1219

1878x715x1219

2138x715x1219

Gewicht

38kg

42kg

46kg

46kg

59kg

Betriebssysteme

Windows 2000 / Windows XP / Windows Vista Macintosh OS10.2 oder höher

Prüfzeichen

CE-Zeichen, UL, cUL, RoHS
